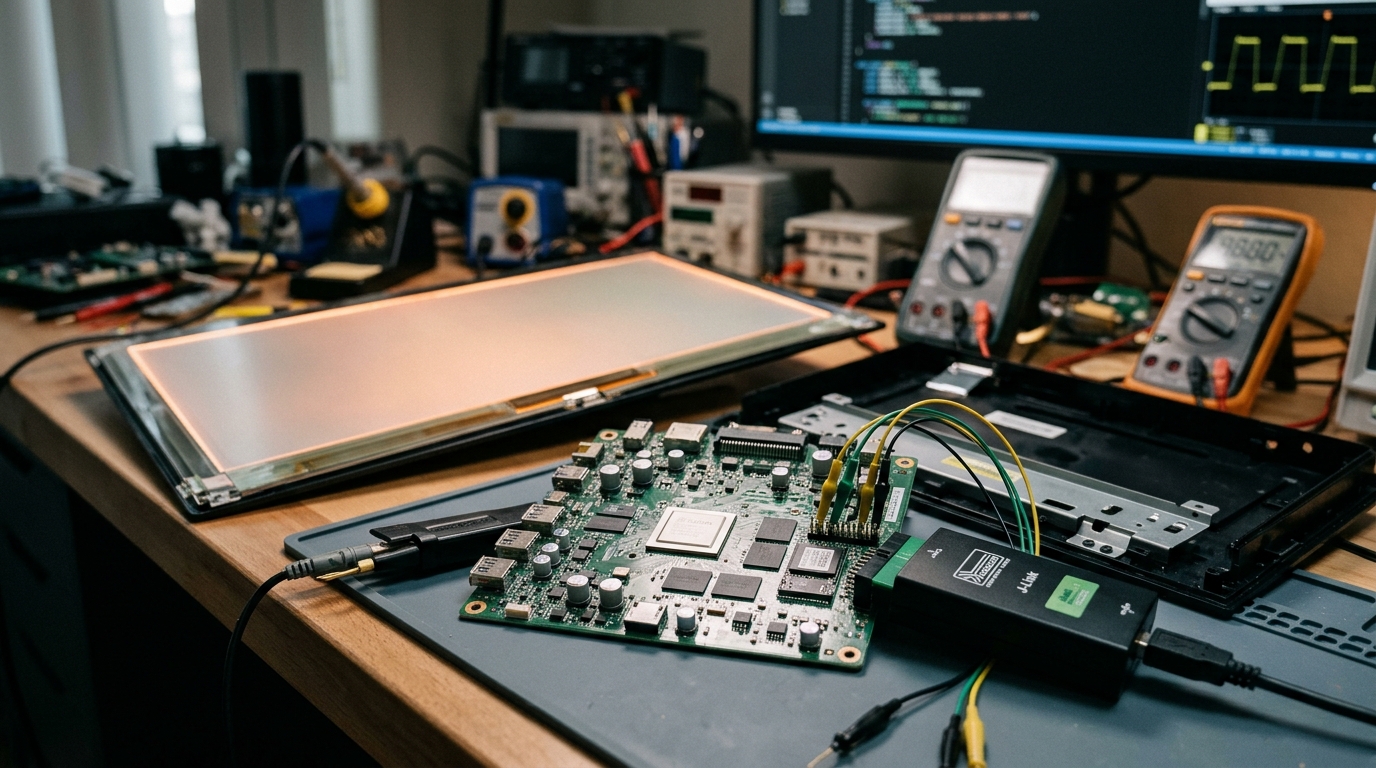

Un monitor gaming OLED resulta ser un ordenador: Habr enseña a buscar su firmware

Un monitor de 1000 dólares suele verse como un panel «tonto»: la tarjeta gráfica envía la imagen y los píxeles se iluminan. En realidad, dentro funciona un sistema embebido completo. Habr ha publicado un artículo en el que el autor propone mirar un monitor gaming OLED como si fuera un ordenador. En el anuncio pregunta cuánta RAM tiene el dispositivo, cuántos núcleos de procesador y cuántos firmwares distintos. Una aclaración de entrada: el anuncio no da las respuestas; están en el artículo completo. A continuación repasamos de dónde salen estas preguntas.

Por qué un monitor tiene procesador

Hagamos la cuenta del flujo de datos. Una imagen de 3840×2160 a 240 Hz y 10 bits por canal (30 bits por píxel) genera unos 59,7 Gbit/s sin contar los intervalos de servicio. HDMI 2.1 ofrece 48 Gbit/s, DisplayPort 1.4 llega a 32,4 Gbit/s y DisplayPort 2.1 en modo UHBR20, a 80 Gbit/s. Por eso las interfaces trabajan a menudo con compresión DSC. Alguien tiene que descomprimir el flujo, escalarlo, superponer el menú, aplicar la calibración y enviar la señal a los drivers del panel.

De eso se encarga el scaler: un chip independiente con su propio procesador, su memoria y su firmware. Junto a él suele haber microcontroladores para los botones y el joystick, la iluminación de los indicadores, la alimentación y el hub USB. Cada uno ejecuta su propio código.

Qué distingue al OLED

Los paneles OLED tienen tareas que los IPS no conocen. Sus píxeles son autoemisivos y se desgastan de forma desigual, así que el firmware se encarga de compensarlo: desplaza la imagen fracciones de píxel, reduce el brillo de los elementos estáticos y lanza ciclos de refresco cuando el monitor está en reposo. También tiene que equilibrar el brillo máximo en HDR con el régimen térmico del panel.

Como resultado, un monitor gaming OLED tiene varios niveles de lógica:

• scaler: recepción de vídeo, DSC, escalado, tone mapping HDR, overclocking de la frecuencia de refresco;
• controlador del panel (T-CON): timings y corrección del brillo de cada píxel;
• microcontrolador de alimentación y de protección contra el desgaste;
• hub USB y controlador de la interfaz del OSD;
• firmwares actualizables, parte de los cuales el fabricante distribuye por USB o mediante utilidades específicas.

El autor propone justamente investigar la cantidad y la heterogeneidad de estos bloques. El anuncio no ofrece cifras concretas de memoria ni de núcleos de un modelo determinado, y sustituirlas por conjeturas propias sería deshonesto.

Cómo se puede «jugar» con esto

En el título, la palabra «jugar» es ambigua. Puede referirse a los juegos habituales con una frecuencia de refresco alta, y también al juego en el sentido de experimento: abrir el dispositivo, leer un volcado del firmware, encontrar las interfaces de depuración y entender cómo funciona el menú. El autor advierte con honestidad de que, tras leer el artículo, no podrás cargar un firmware nuevo en el monitor, pero sí tendrás una base para investigar por tu cuenta.

Para la industria, es una señal importante. La ingeniería inversa de periféricos hace tiempo que dejó de ser un simple hobby: sobre ella se construyen comunidades que corrigen errores del OSD, añaden modos y verifican las características que declara el fabricante. A medida que los monitores se complican (DSC, HDR, overclocking de la frecuencia de refresco, USB-C con alimentación), crece tanto la superficie de errores como el campo de investigación.

Práctica para el lector

Si quieres repetir el camino del autor, empieza por pasos seguros:

• identifica el modelo del scaler por el marcado de la placa o en la documentación de servicio;
• comprueba cómo recibe actualizaciones el monitor: por USB, mediante una utilidad o solo a través de un centro de servicio;
• no experimentes con la escritura de firmware en tu único monitor operativo: un error puede inutilizar el dispositivo de forma definitiva, y la garantía no cubre ese caso;
• conserva los volcados originales y verifica las sumas de comprobación antes de hacer cualquier cambio;
• primero lee y analiza, y deja la escritura para más adelante.

Vale la pena leer el texto completo en Habr por su metodología: es aplicable no solo a los monitores, sino a cualquier dispositivo con un sistema embebido sin documentar.
