Пока публичная дискуссия об ИИ-чипах крутится вокруг нанометров и количества транзисторов, настоящая борьба переместилась в менее заметное, но куда более практичное место — в технологии упаковки кристаллов. И Intel, компания, которую многие давно списали со счетов в гонке за производительность, неожиданно оказалась в центре этой новой гонки. Продвинутая упаковка чипов — это способ объединить несколько отдельных кристаллов в один корпус так, чтобы они работали как единое целое.

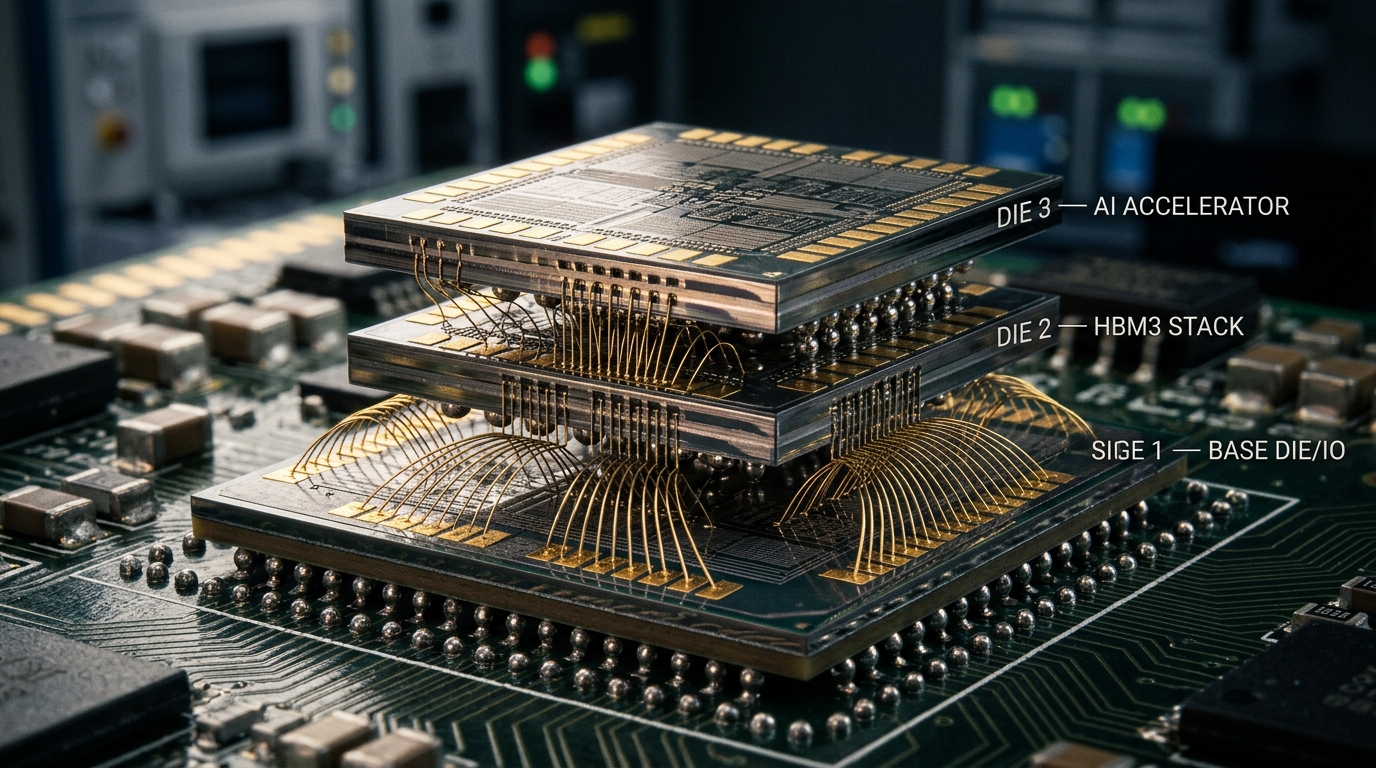

Вместо того чтобы наращивать сложность одного монолитного кристалла (что становится всё дороже и труднее по мере исчерпания закона Мура), инженеры научились «склеивать» специализированные блоки — процессорные ядра, память, ускорители — с минимальными задержками сигнала между ними. Для ИИ это меняет всё. Современные нейросетевые ускорители, вроде GPU от NVIDIA, пожирают колоссальное количество памяти и требуют экстремально высокой пропускной способности между вычислительными блоками и памятью.

Именно здесь технология CoWoS от TSMC, которую использует NVIDIA в своих H100 и H200, обеспечивает конкурентное преимущество — не за счёт более тонкого техпроцесса, а за счёт плотной упаковки. Intel идёт в ту же сторону, но со своими козырями. Компания развивает две ключевые технологии: EMIB (Embedded Multi-die Interconnect Bridge) — плоское 2.

5D-соединение кристаллов через кремниевые мостики, и Foveros — трёхмерная 3D-стековая упаковка, при которой кристаллы буквально укладываются друг на друга. Комбинация обеих технологий в линейке Intel Foundry Services открывает возможности, которых пока нет у конкурентов в таком масштабе. Важно понимать контекст: Intel давно потеряла лидерство в производстве передовых чипов, уступив его TSMC.

Но упаковка — это отдельная компетенция. Здесь Intel накопила десятилетия опыта и инфраструктуру, которую не так просто скопировать. Именно поэтому ставка на упаковку выглядит стратегически грамотной: это способ вернуться в игру, не догоняя TSMC по нанометрам.

Рынок это почувствовал. Крупнейшие технологические компании — Microsoft, Google, Amazon — строят собственные ИИ-чипы через заказные разработки. Все они нуждаются в продвинутой упаковке.

Intel Foundry предлагает им альтернативу TSMC на американской почве — особенно ценную с учётом геополитических рисков вокруг Тайваня и американских субсидий по закону CHIPS Act. Есть и скептики. Intel много раз обещала технологические прорывы, которые запаздывали или не оправдывали ожиданий.

Foveros существует уже несколько лет, однако массового коммерческого успеха в foundry-сегменте пока нет. Конкуренты не стоят на месте: TSMC инвестирует в SoIC и CoWoS, Samsung развивает X-Cube. Тем не менее момент выглядит подходящим.

ИИ-бум создал ненасытный спрос на производительность, которую уже нельзя получить просто уменьшая транзисторы. Упаковка стала той точкой, где инженерная экзотика превращается в индустриальный стандарт. И Intel, несмотря на все свои проблемы последнего десятилетия, находится в этой точке с реальными технологиями и реальной инфраструктурой.

Если ставка сыграет, это будет один из самых неожиданных разворотов в истории полупроводниковой отрасли. Если нет — Intel окончательно превратится в нишевого игрока. Ставки высоки, и именно поэтому история об «упаковке чипов» важна далеко за пределами нердовских кругов.
